详细图文光纤熔接教程

纤熔接是门技术活，光纤熔接操作分为以下几个步骤：剥、切、熔、盘。

所用到的工具：熔接机；切割刀；米勒钳；酒精棉；光纤；热缩套管。

剥光纤：包括光缆、尾纤、涂覆层等开剥。(详细操作步骤如下1、2、3、)

1、轻轻按住熔纤机开关机键，开机指示灯亮后松手；

2、在确认热缩套管内无脏物后，将光纤穿入热缩套管；

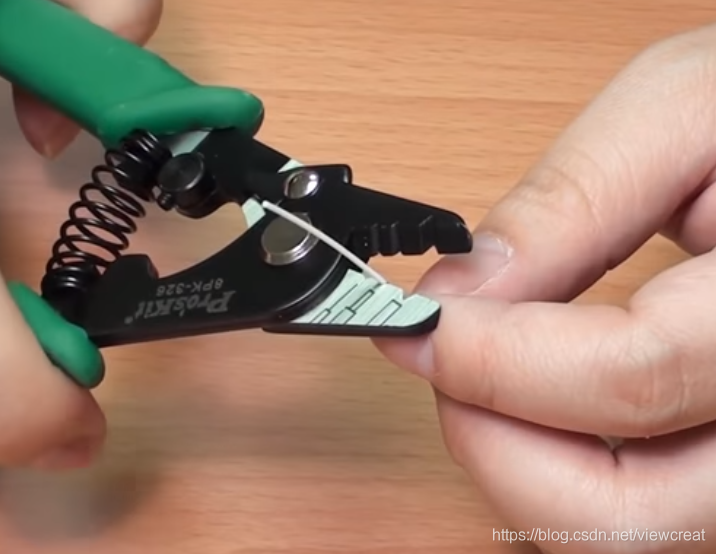

3、用米勒钳剥除光纤涂覆层，长度4cm；

切光纤：指的是用光纤切割刀将光纤切割整齐，便于熔接。详细操作步骤如下(4、5)：

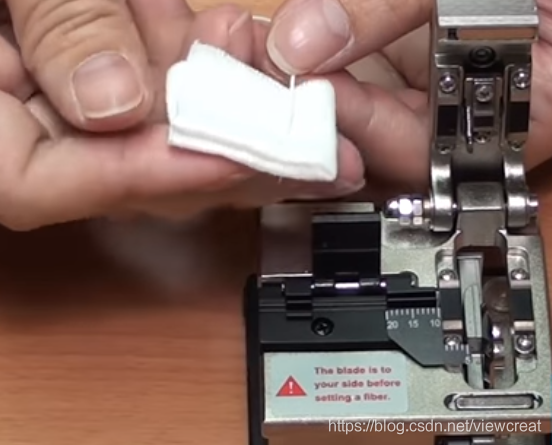

4、用酒精棉清洁光纤表面3次(可降低光纤损耗)，达到无附着物状态；

5、将干净的光纤放入切割刀的导向槽，涂覆层的前端对齐切割刀刻度尺16mm到12mm之间的位置；

熔光纤：将切割好的光纤放入光纤熔接机进行对熔，后热缩管加热保护。(详细操作步骤如下6、7、8、9)

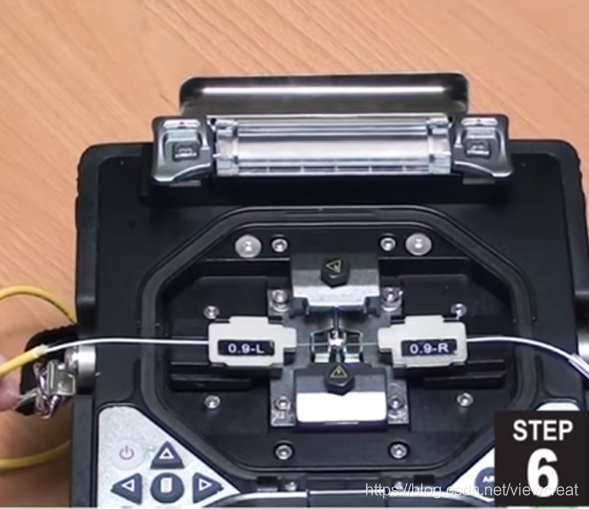

6、将切割好的两根光纤分别放入熔接机的夹具内。安放时不要碰到光纤端面，并保持光纤端面在电极棒和V型槽之间。

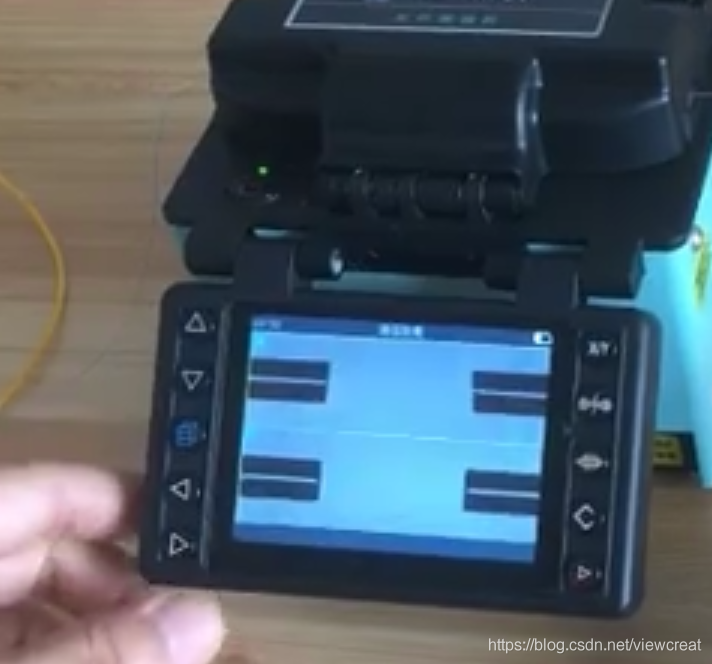

7、盖上防风罩，开始熔接。

8、掀开防风罩，依次打开左右夹具压板，取出光纤；

9、然后将热缩套管移动到熔接点，并确保热缩套管两端包住光纤涂覆层。

10、将套上热缩套管的光纤放入加热器内，然后盖上加热器盖板，同时加热指示灯点亮，机器将自动开始加热热缩套管。

11、当加热指示灯熄灭，热缩完成。掀开加热器盖板，取出光纤，放入冷却托盘。

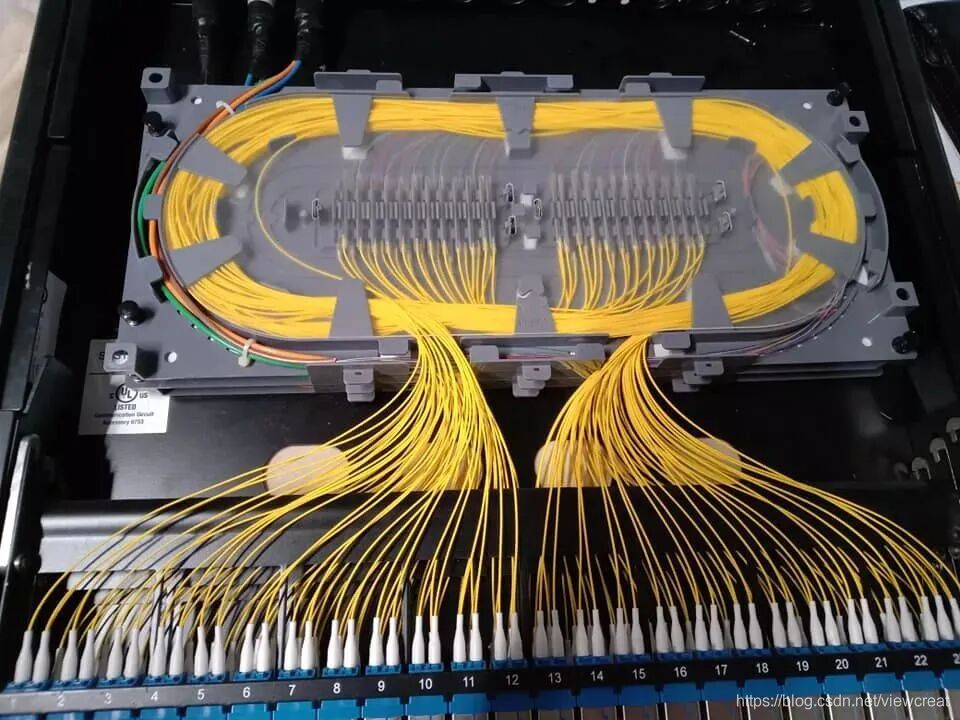

盘光纤(可降低光纤损耗)：将熔接好的光纤盘入光纤熔接盘，保护。盘纤是一门技术，也是一门艺术。科学的盘纤方法，可使光纤布局合理、附加损耗小、经得住时间和恶劣环境的考验，可避免挤压造成的断纤现象。

盘纤的方法：

1）先中间后两边，即先将热缩后的套管逐个放置于固定槽中，然后再处理两侧余纤。优点：有利于保护光纤接点，避免盘纤可能造成的损害。在光纤预留盘空间小，光纤不易盘绕和固定时，常用此种方法。

2）以一端开始盘纤，即从一侧的光纤盘起，固定热缩管，然后再处理另一侧余纤。

优点：可根据一侧余纤长度灵活选择效铜管安放位置，方便、快捷，可避免出现急弯、小圈现象。

3）特殊情况的处理，如个别光纤过长或过短时，可将其放在最后单独盘绕；带有特殊光器件时，可将其另盘处理，若与普通光纤共盘时，应将其轻置于普通光纤之上，两者之间加缓冲衬垫，以防挤压造成断纤，且特殊光器件尾纤不可太长。

4）根据实际情况，采用多种图形盘纤。按余纤的长度和预留盘空间大小，顺势自然盘绕，切勿生拉硬拽，应灵活地采用圆、椭圆、“CC”、“～”多种图形盘纤（注意R≥4cm），尽可能最大限度利用预留盘空间和有效降低因盘纤带来的附加损耗。
